DB-SD21 FPGA实验箱


DB-SD21 FPGA实验箱是一款基于Altera公司最新的CycloneIV 系列 FPGA的高端实验开发平台。独有的GUI人机操作界面、采用系统底板+核心板+扩展板的灵活设计。

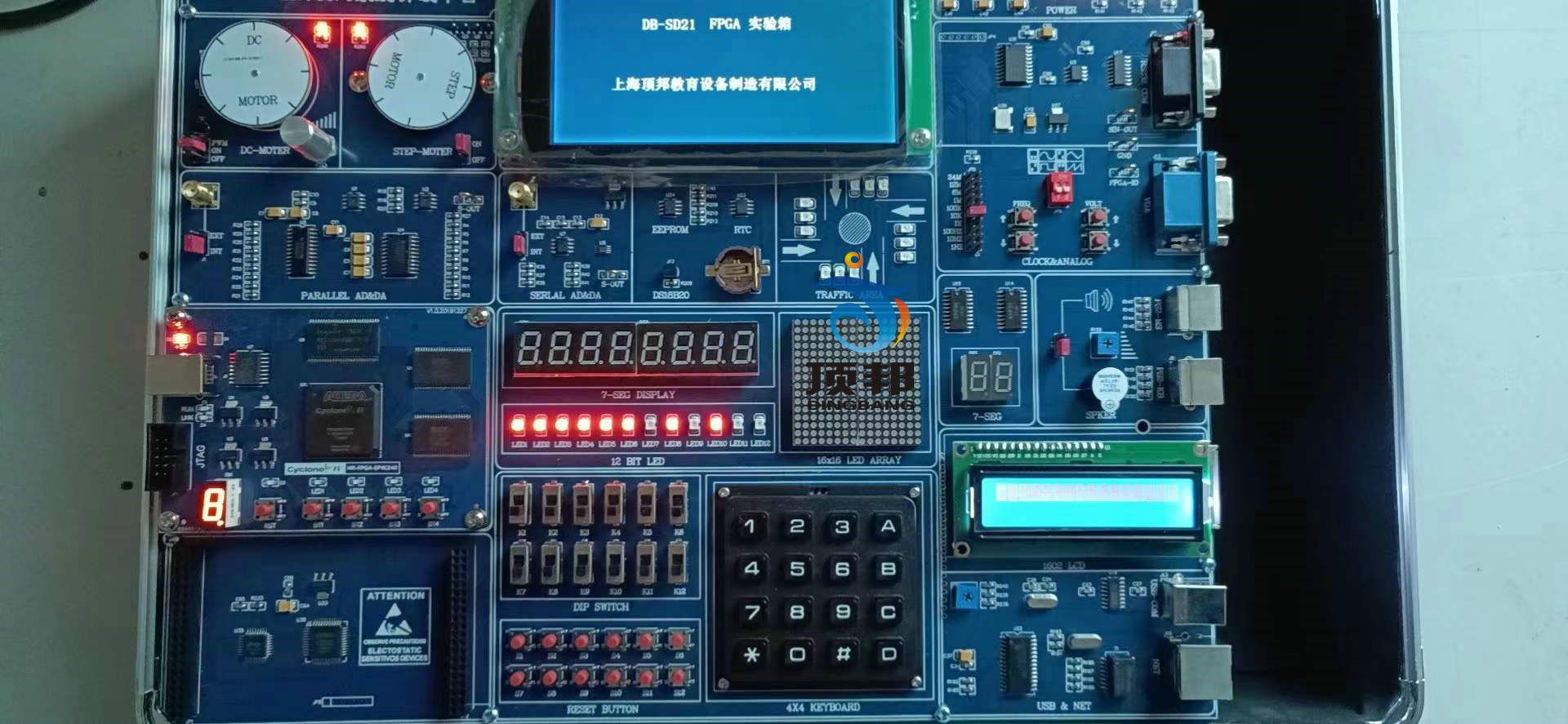

FPGA实验箱

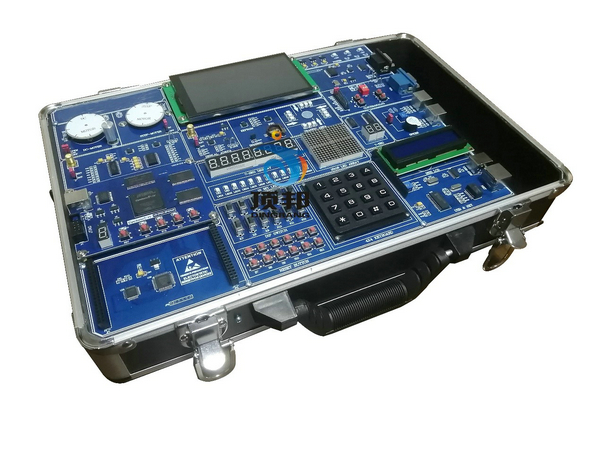

FPGA实验箱


开发平台特性
GUI软件操作界面:
独家采用GUI人机操作界面。整合开发平台上的硬件资源,可显示设备相关信息、检测设备各模块是否正常运行等。提高学生动手兴趣和积极性,通过对设备各模块的检测和实验的演示,方便老师培训和设备检修。

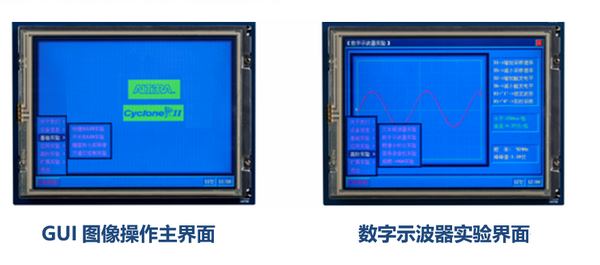

GUI软件操作界面
模块化的灵活设计:
开发平台采用系统底板+核心板+扩展板的设计方法,通过选择不同的核心板和扩展板构成不同功能的开发平台。能最大限度的满足用户的性能需求。模块化的设计能使用户对系统设计有清晰的认识。


开发平台硬件资源
? FPGA-4C10 FPGA核心板
? 核心板采用6层高精度PCB设计,系统运行更加稳定、可靠。
? 主芯片采用Altera公司的CycloneIV系列级FPGA EP4CE10F17C8N,门电路高达100万门。
? FPGA配置芯片采用EPCS16,容量高达16M BIT,擦写次数高达上万次。
? 提供JTAG编程模式。
? 核心板与系统板连接后,板载USB-Blaster电缆;只需要一根USB线就可以对核心板进行程序下载。
? 一路50M高速、稳定的时钟源。
? 一路系统复位电路。
? 系统电源管理模块能够提供+5V、+3.3V、+2.5V、1.2V等多种不同电压的电源输出供系统使用。
? 一路16M*16BIT  SDRAM。
? 系统提供四位带LED灯的复位按键。
? 核心板提供与核心板其它资源不复用的130个以上的IO供用户二次开发使用。
? EDA/SOPC系统板
? 标配854*480 24位 TFT彩色串行LCD显示。用户可更换不同规格的显示屏。
? 与屏配套标配电容触摸屏。
? 1个模拟信号发生器模块,可提供频率、幅度均可调的正弦波、三角波、方波等信号波形。
? 1个数字时钟输出模块,可提供24M至1HZ的数字脉冲信号。
? 1个8位高速并行ADC接口模块,速度高达40 Msps。
? 1个8位高速并行DAC接口模块速度高达33 Msps。
? 1个串行A/D转换接口。
? 1个串行D/A转换接口。
? 1个VGA接口模块。
? 1个UART串行通迅模块。
? 1个USB转串口设备接口。
? 1个Ethernet10M/100M高速接口模块。
? 1个SD卡接口模块
? 2个PS2接口模块,可以接键盘或鼠标。
? 1个I2C接口的E2PROM,型号为AT24C08N。
? 1个音频CODEC模块(喇叭、蜂鸣器可选择,音量可调节)。
? 1个RTC实时时钟芯片,具有时钟掉电保护、电池在线式充电功能。
? 12个拨动开关和12个按键开关输入。
? 12个发光LED显示。
? 1个八位七段码管显示模块。
? 2位静态数码管显示模块。
? 16x16矩阵led点阵显示模块。
? 4X4矩阵键输入模块
? 1个电压控制的直流电机和1个四相的步进电机模块。
? 1个数字温度传感和1个霍尔传感器模块。
? HH—EXT高速接口模块。
? 多路电源输出(均带过流、过压保护)。
示例实验
EDA实验与电子设计竞赛实验内容:

? 简单的QUARTUSII实例设计
? 格雷码编码器的设计
? 含异步清零和使能的加法计数器
? 八位七段数码管显示电路的设计
? 数控分频器的设计
? 图形和语言混合输入电路设计
? 步长可变的加减计数器的设计
? 四位并行乘法器的设计
? 设计四位全加器
? 可控脉冲发生器的设计
? 基本触发器的设计
? 矩阵键盘显示电路的设计
? 16*16点阵显示实验
? 直流电机的测速实验
? 步进电机驱动控制
? 交通灯实验
? DDS信号发生器的设计
? 电子音乐设计实验
? PLL锁相环IP设计实验
? PS2接口键盘显示实验
? VGA彩条信号发生器的设计
? 七人表决器设计实验
? 四人抢答器设计实验
? 正负脉宽调制信号发生器设计
? 数字频率计的设计
? 多功能数字钟的设计
? 数字秒表的设计
? 出租车计费器的设计
? 数码锁的设计
? PS2鼠标编码设计
? SPI串行AD/DA转换器的设计
? 1602液晶显示实验
……
Qsys 32位处理器示例实验
? 最简单Qsys系统设计
? PIO  IP核-流水灯实验
? SDRAM  IP核的系统设计
? SPI  Flash编程实验
? PIO输入-开关信号的读取实验
? PIO  IP核-中断
? 基于Timer IP核的定时器的设计
? 矩阵键盘与数码管显示实验
? UART串口通迅实验
? 基于IIC的EEPROM读写实验
? SDRAM读写操作实验
? 1602液晶显示实验
? RTC实时时钟实验
? 串行AD/DA-SPI核
? 信号发生器-SPI核
? 1-WIRE数字温度计的设计
? 点阵字符显示实验
? 读SD卡实验
……
产品信息

设备名称DB-SD21 FPGA实验箱
核心芯片EP4CE10F17C8N
工作电压~220v±10%,50Hz±1Hz
尺寸(mm)420 x 290 x 130
重量(kg)<5
软件版本QuartusII 13.0 ,NiosII SBT for Eclipse 13.0,ModelSim 13.0
例程语言提供Verilog,VHDL两种版本例程供用户使用
附件清单串口线               × 1USB连接线     × 1
网络连接线          × 1电源连接线       × 1
实验指导书          × 3开发DVD套件   × 1
